Komunikacija za dvigala 2N Lift 8

Modularen komunikacijski sistem


2N Lift8 je modularen komunikacijski sistem za dvigala, kjer sami izberete način povezave (GSM, UMTS, PSTN ali VoIP). Sistem omogoča, da uporabnik sam sestavi rešitev glede na zahteve in uporabi le module, ki jih potrebuje, hkrati pa lahko sistem kasneje nadgradi s poljubnimi dodatnimi moduli.

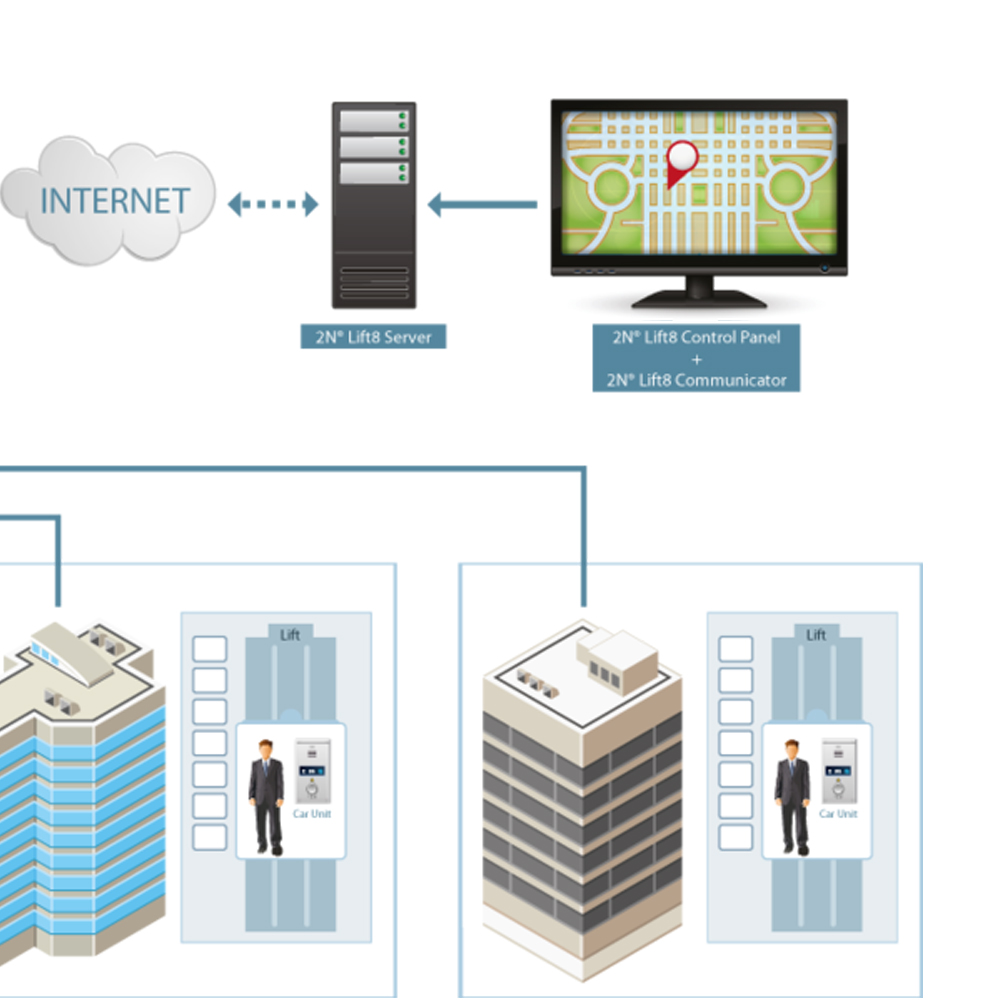

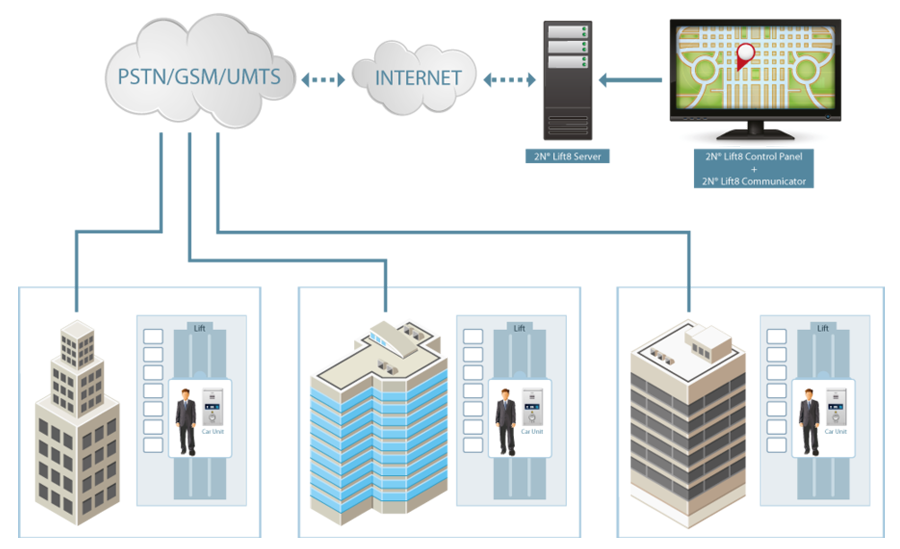

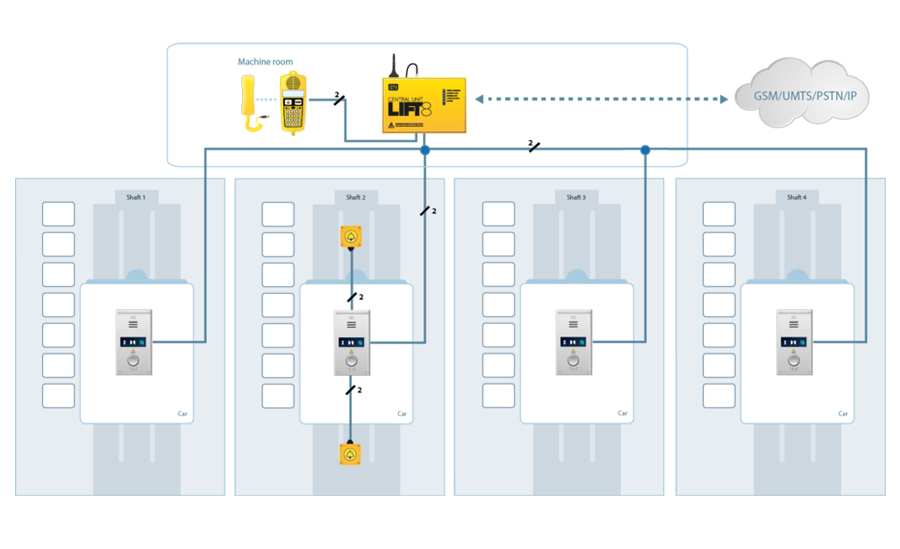

Komunikacijski sistem 2N Lift8 omogoča priklop do 8 dvigal na eno samo telefonsko linijo. Sistem je sestavljen iz osnovne centralne enote in dodatnih enot: v kabini dvigala, v strojnici, jašku in prostoru nad kabino dvigala. Na sistem lahko priključite tudi dodatno vezje z vhodi in izhodi, ki služijo za nadzor dvigala. Poleg sistema so vključena tudi programska orodja, ki omogočajo administracijo sistema, sprejem kontrolnih in alarmnih klicev.

  • do 8 dvigal na 1 linijo
  • možnost različnih tehnologij (GSM/UMTS/PSTN/VoIP)
  • TUV certifikat (EN81-82, EN81-70, EN81-72)
  • enote na različnih lokacijah (kabina dvigala, jašek dvigala, strojnica)
  • administracija preko telefona, SMS sporočil ali računalnika
  • dvožilna povezava (vodilo)

Dvigala
Tehnologije
Max. razdalja

Tehnične specifikacije

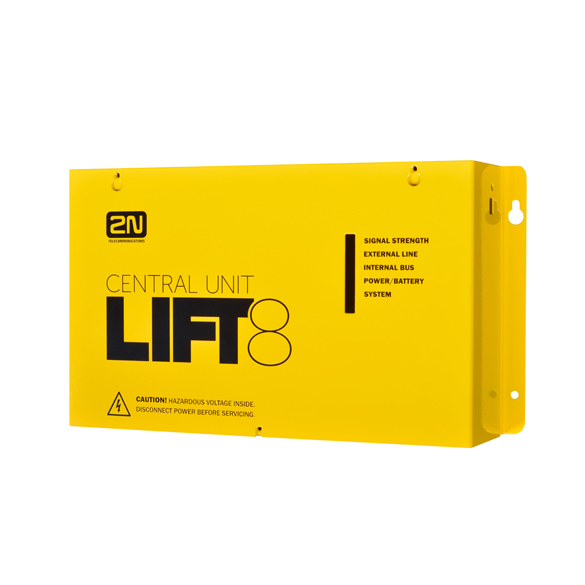

Centralna enota

Napajanje: 100-240V/0,75A
Rezervno napajanje: Integrirani akumulatorji
Povezava: 4 avdio enote + 7 razdelilnikov + 8 I/O modulov
Max. razdalja med delilniki: 100 m
Vmesniki: PSTN, GSM, UMTS ali VoIP
Dimenzije: 300x170x72 mm

Razdelilnik

Napajanje: Centralna enota ali lokalno 24V
Povezava: 4 avdio enote
Razdalja: do 600 m
Blokiranje dvigala: NO ali NZ kontakt

Avdio enota

Priklop: Dvožilno vodilo
Vhodi: Alram 1, Alarm 2, Cancel
Zunanji zvočnik: Da
Zunanji mikrofon: Da
Osvetlitev tipk: Da

I/O modul

Napajanje: Centralna enota ali lokalno 24V
Kapaciteta: 4 vhodi + 4 izhodi
Vhodi: 12-24 V AC/DC
Izhodi: Relejski, NO kontakt, 250V/5A
Dimenzije: 142x98x34 mm


Pripomočki

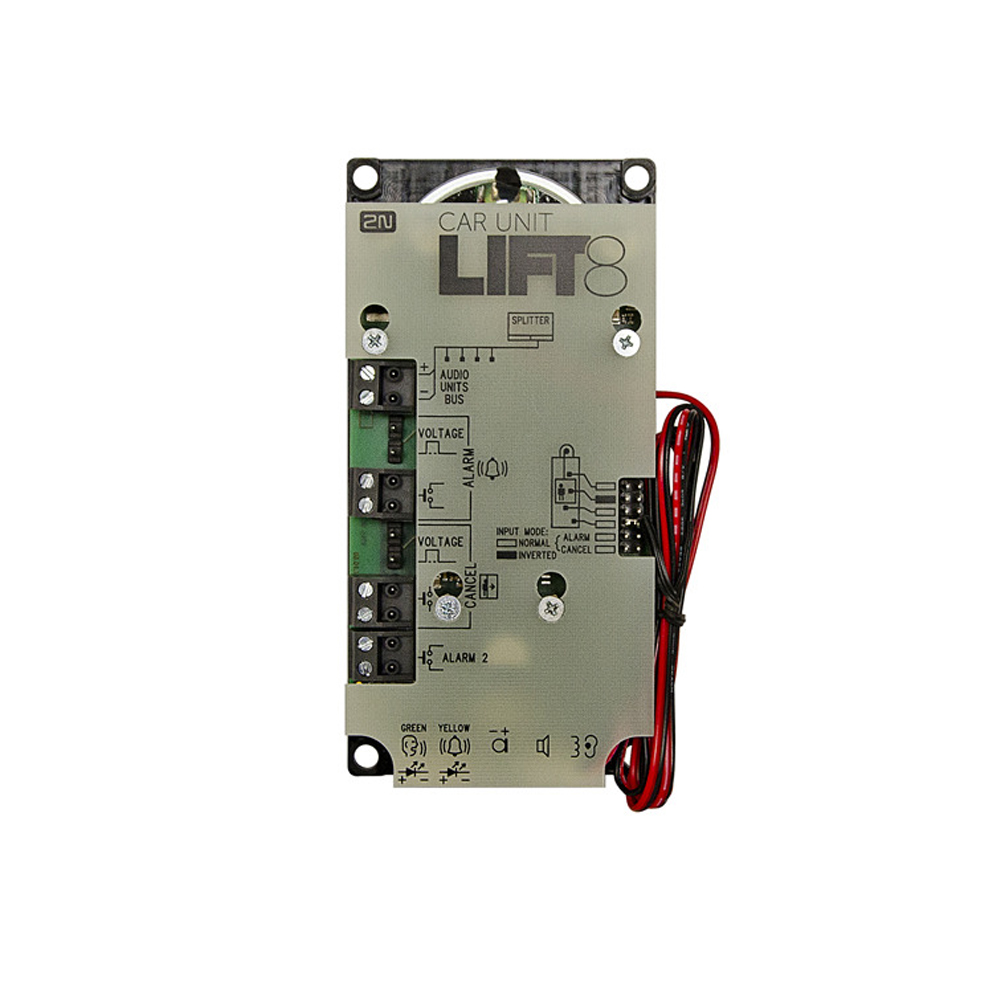

  • Kabinska enota - univerzalna
    Avdio enota za namestitev za čelno ploščo kabine dvigala. Enota ima vgrajen zvočnik, mikrofon in potrebne vhode za alarmiranje.

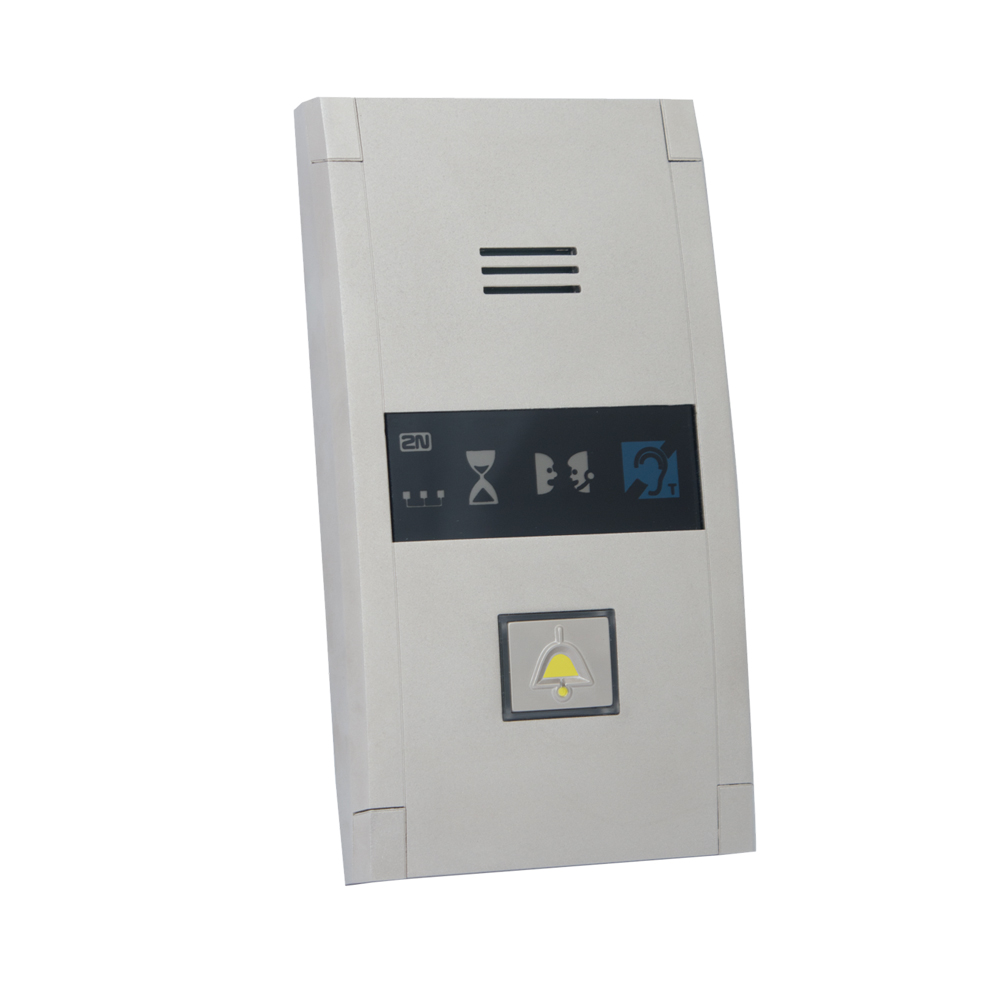

  • Kabinska enota - Kompakt
    Robustno kovinsko ohišje za nadometno namestitev v kabino dvigala. Enota je opremljena z tipko ALARM in piktogrami za prikaz stanja klica.

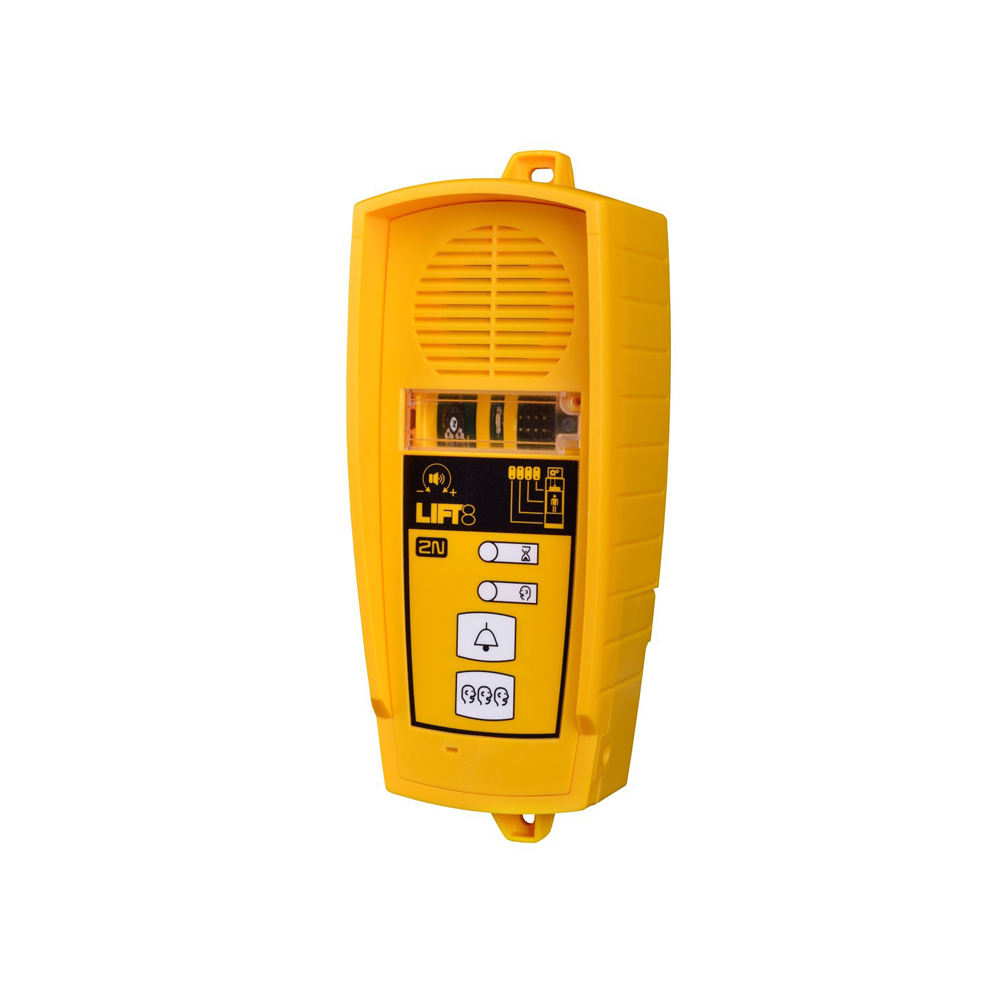

  • Avdio enota za jašek
    Avdio enota za namesitev v jašek dvigala ali na streho kabine. Enota je opremljena s tipko ALARM in tipko za vzpostavitev konferenčne zveze.

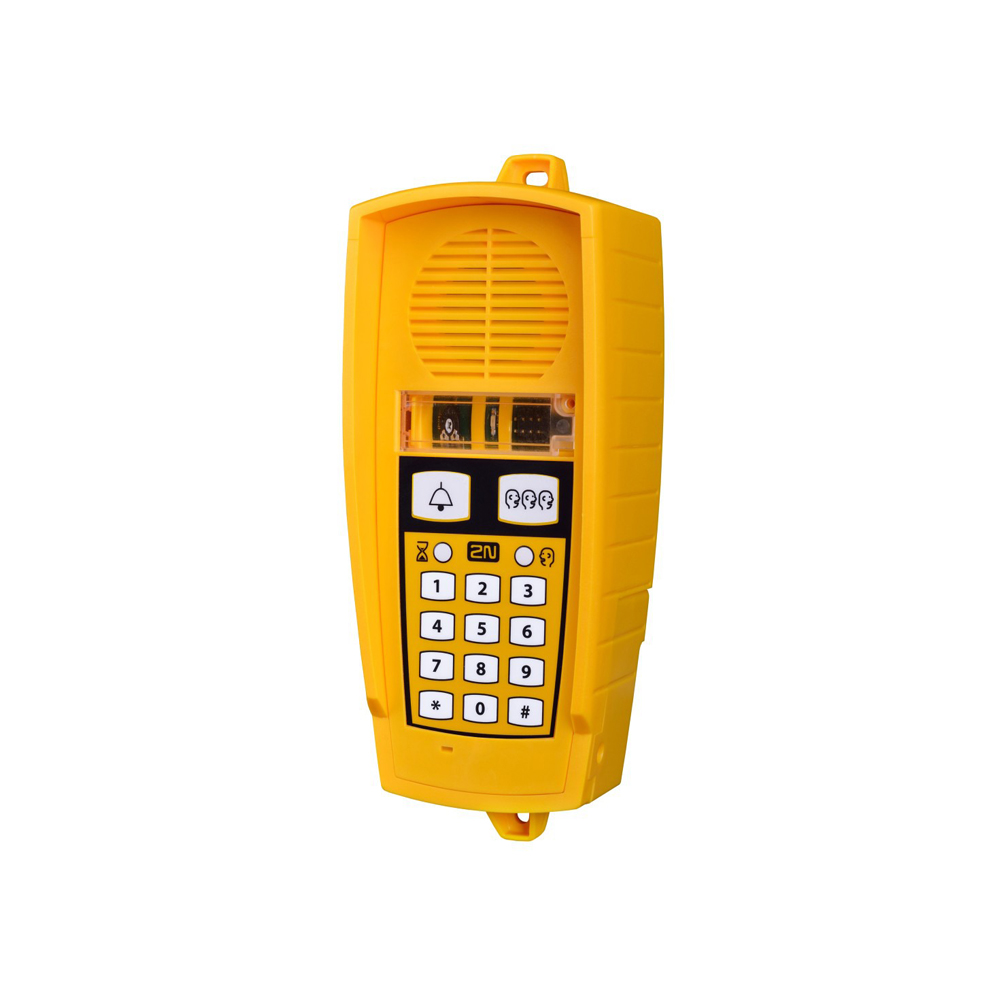

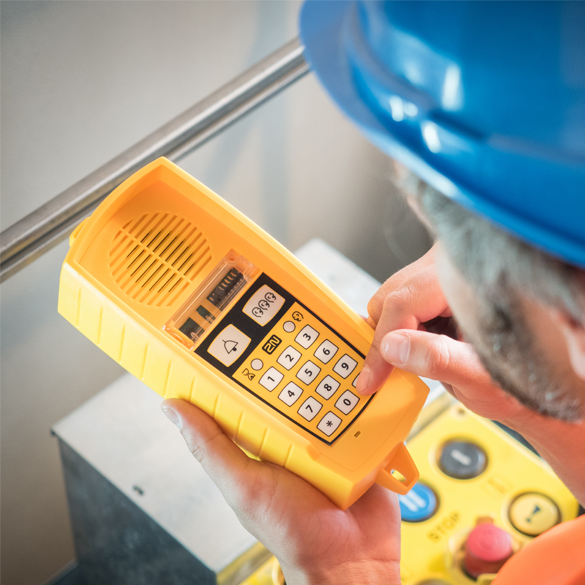

  • Avdio enota za strojnico
    Avdio enota za strojnico dvigala, ki jo je mogoče dodelitit večim jaškom. Opremljena je s tipkovnico, ki omogoča programiranje sistema.

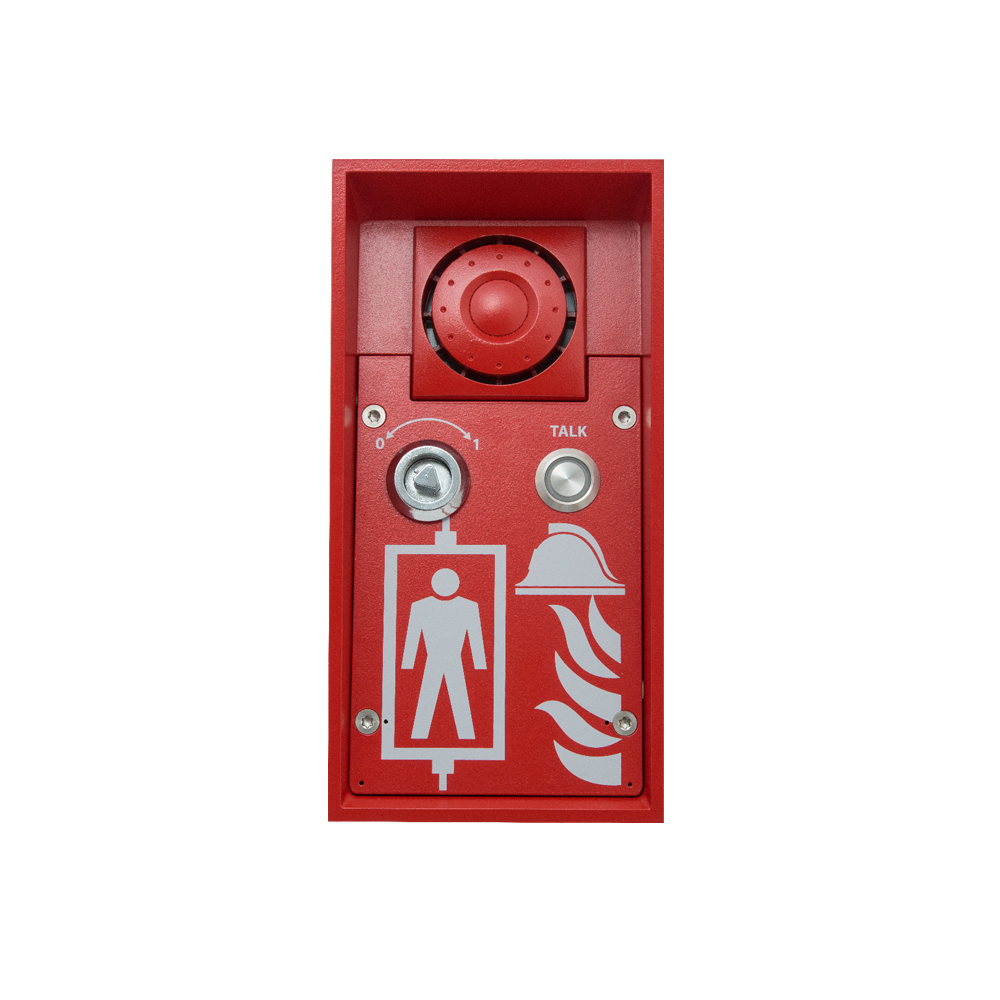

  • Dvigalo za gasilce
    Enota omogoča komunikacijo med dvigalom za gasilce in zbirnim mestom. Komunikacija s aktivira s preklopom stikala v pozicijo 1 in pritiskom tipke TALK.

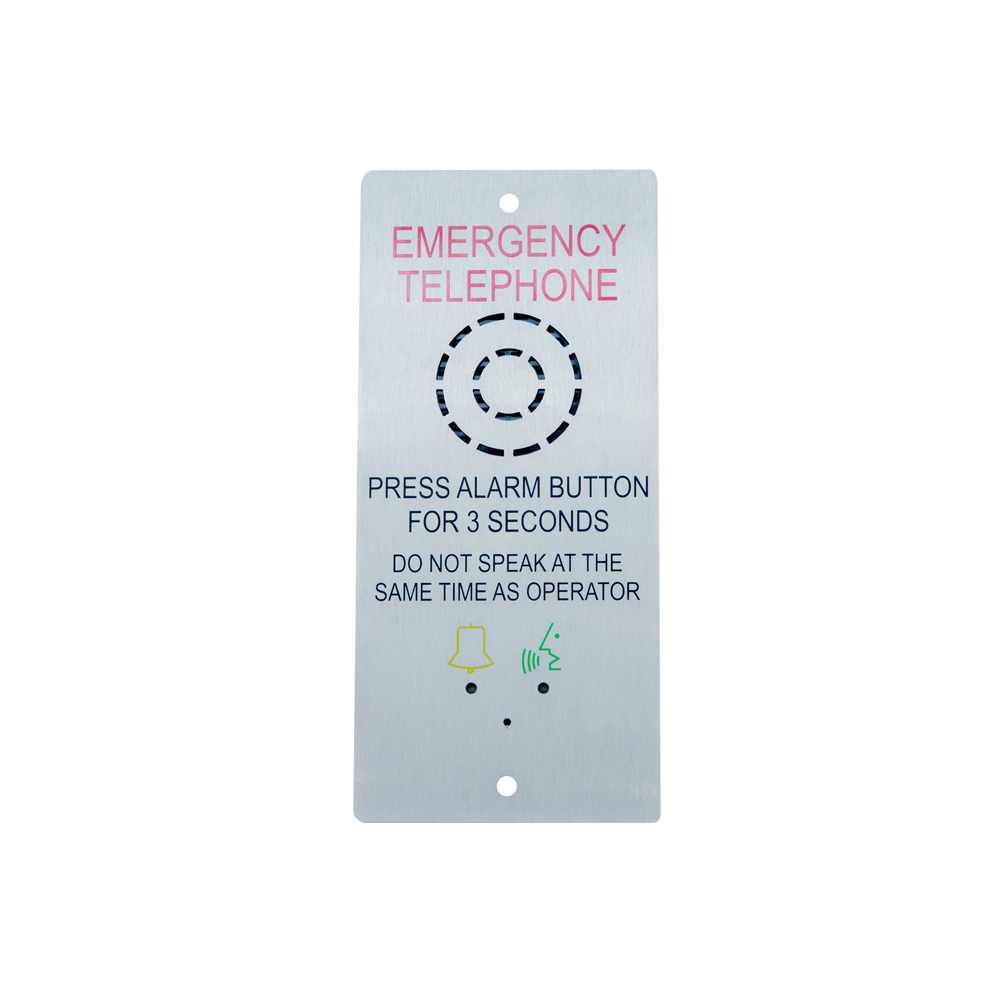

  • Enota s panelom
    Enota poleg elektronike vključuje ploščo za podometno vgradnjo z indikatorji stanja klica in kratkimi navodili za uporabo.

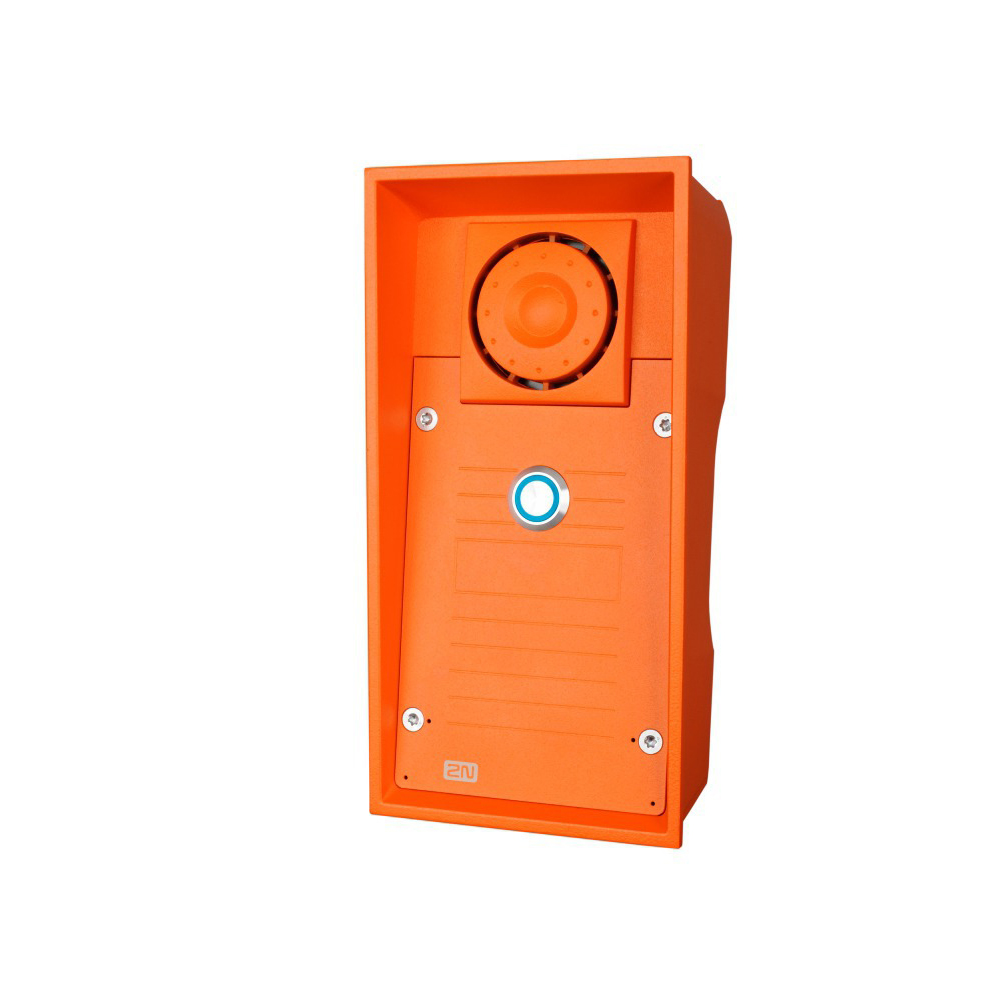

  • Antivandal enota
    Komunikacijska naprava v trpežnem ohišju z zaščito IP65/IK10, ki je odporna na prah, vodo in vandalizem.


  • Alarmna enota
    Komunikacijska enota za vzpostavljanje alarmne povezave iz jaška dvigala. Enota ne vključuje tipke za konferenčni klic.

  • Zaščita - sponke
    Prenapetostna zaščita s priklopom preko sponk
  • Zaščita - RJ
    Prenapetostna zaščita s priklopom preko RJ12

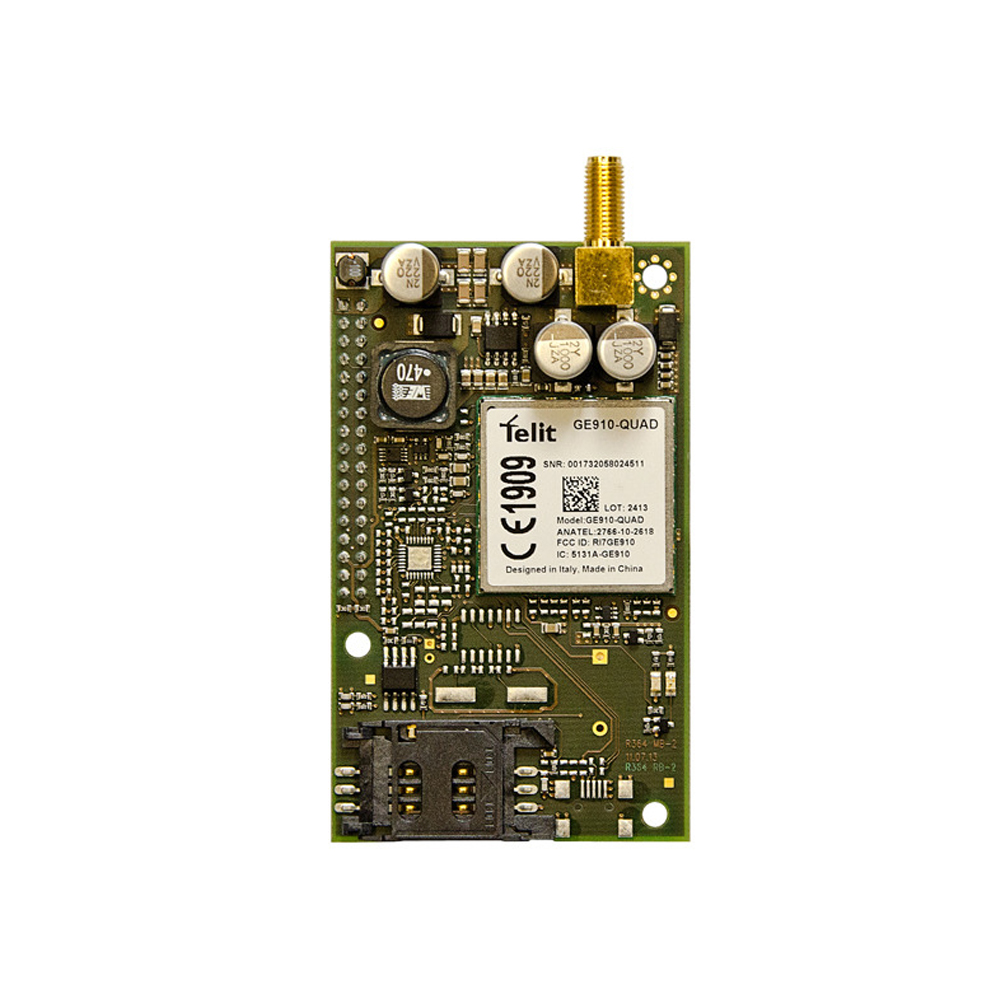

  • GSM modul
    Modul za SIM kartico in vzpostavljanje povezave preko GSM omrežja

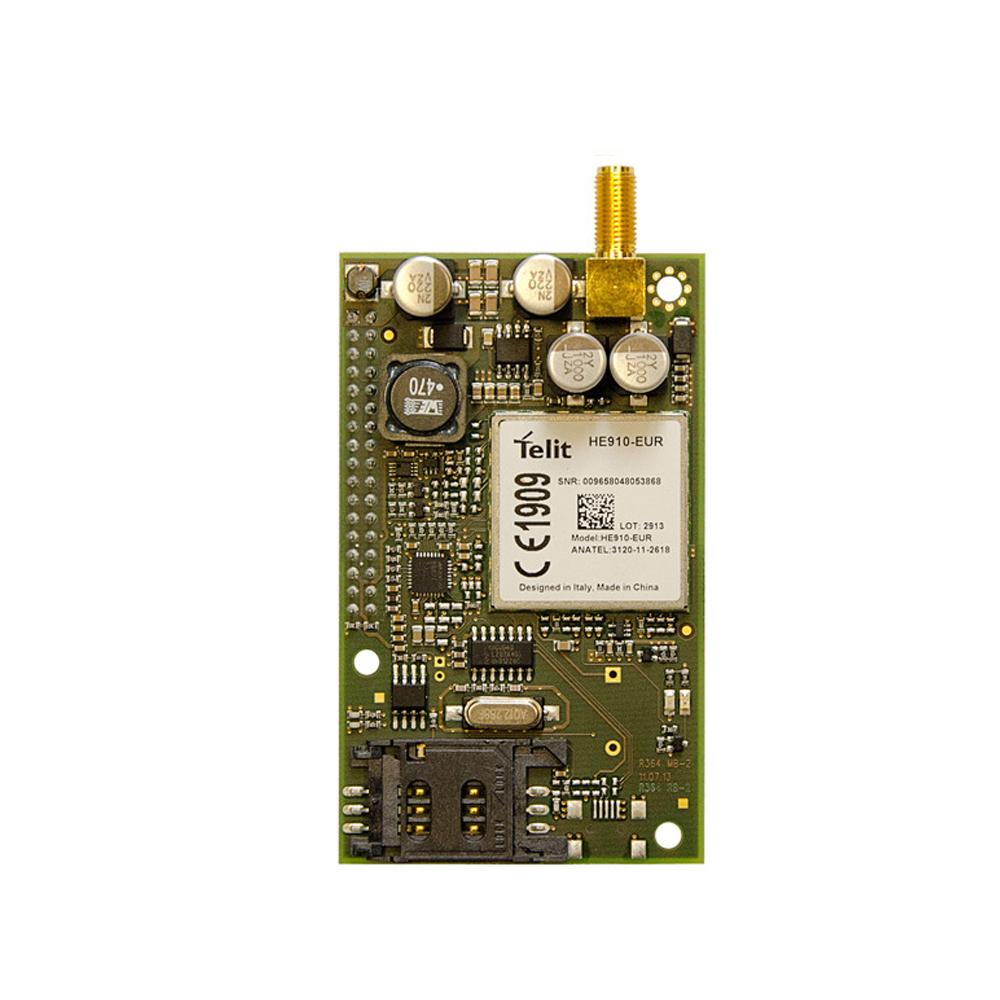

  • UMTS modul
    Modul za SIM kartico in vzpostavljanje povezave preko UMTS omrežja

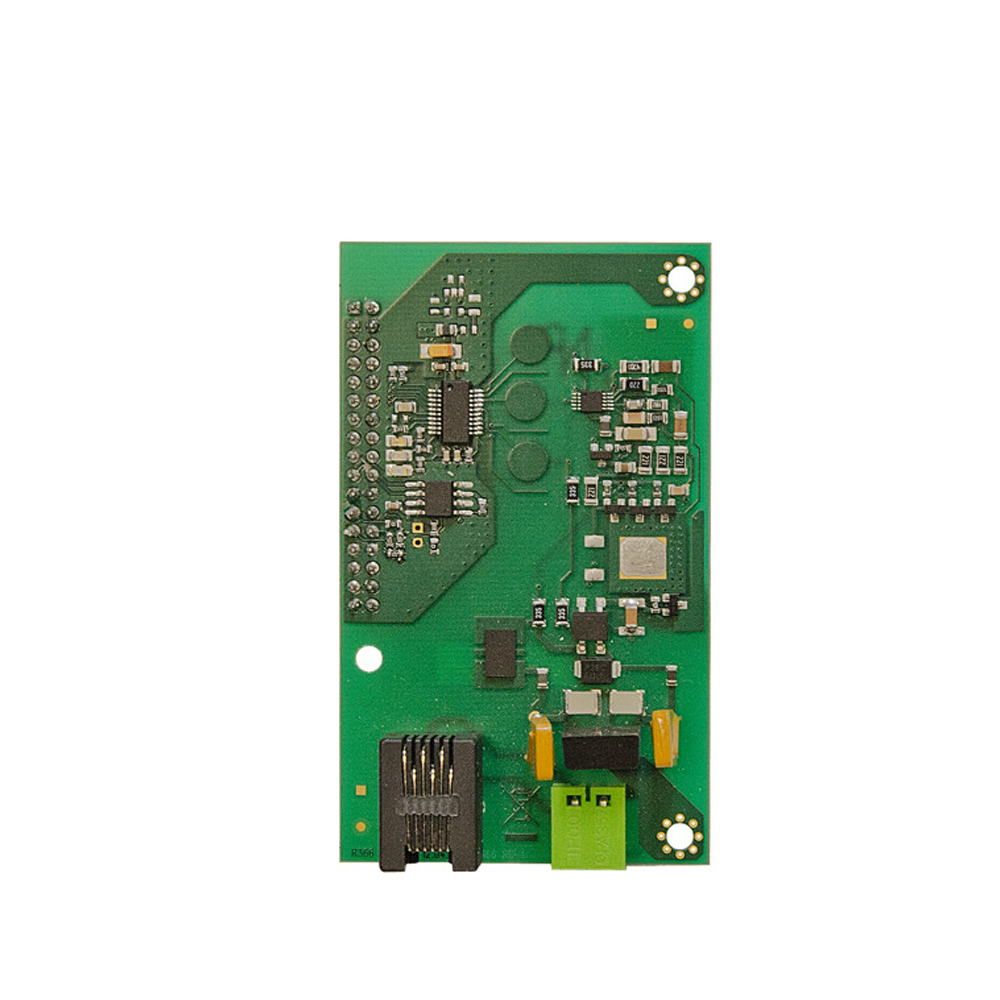

  • PSTN modul
    Modul za priklop analogne telefonske linije

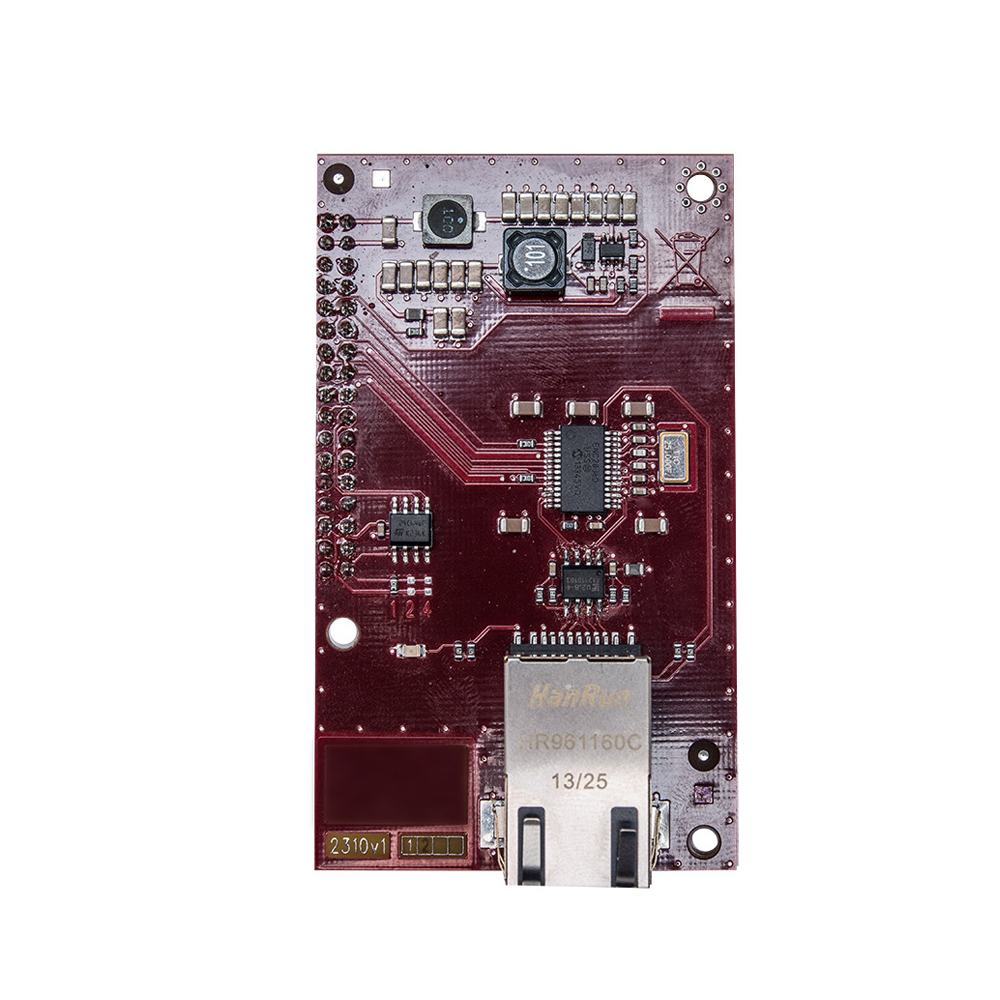

  • VoIP modul
    Modul za priklop Ethernet kabla in vzpostavljanje komunikacije preko VoIP omrežja

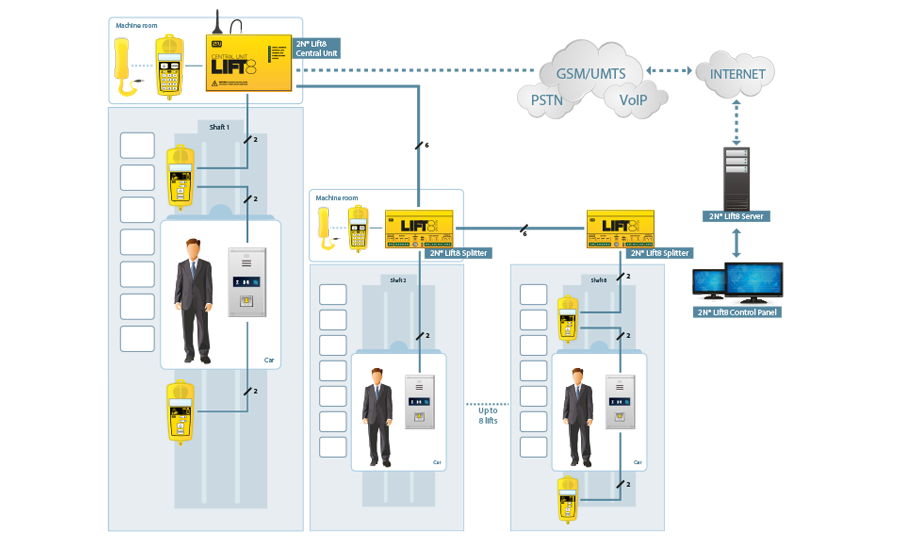

  • Spliter

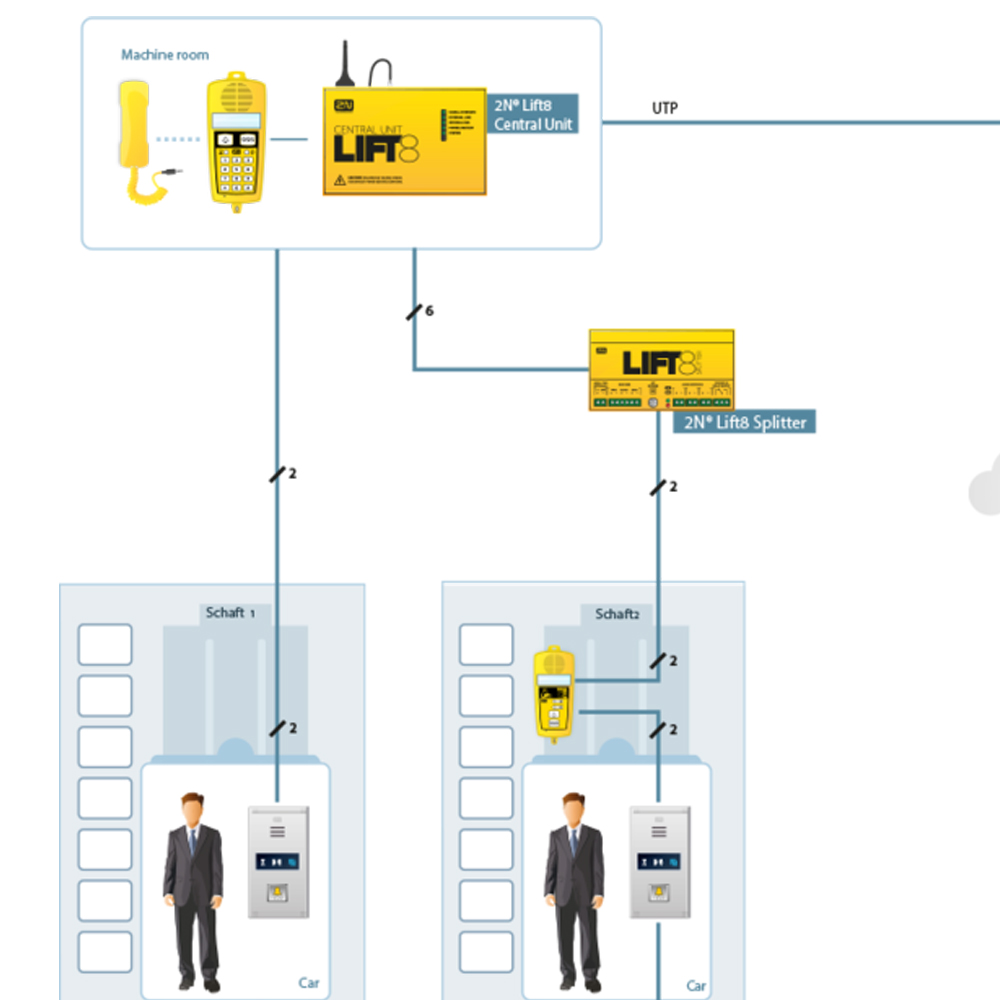

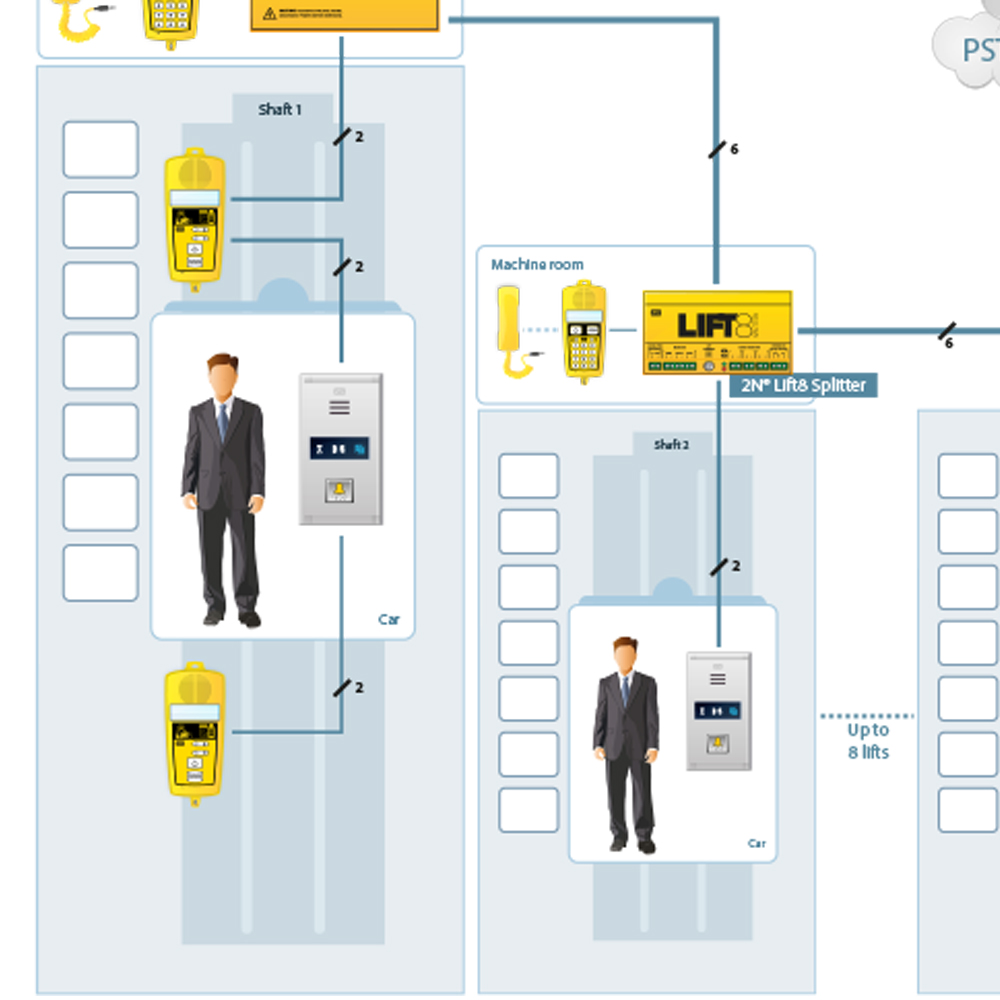

    Modul za povezavo dodatnih jaškov. Ena centralna enota omogoča priklop 8 jaškov, kar pomeni 7 spliterjev. Naprava vključuje tudi modul za blokiranje dvigala.
  • I/O modul
    Modul s štirirmi logičnimi vhodi in relejskimi izhodi. Centralna enota omogoča priklop osmih I/O modulov.

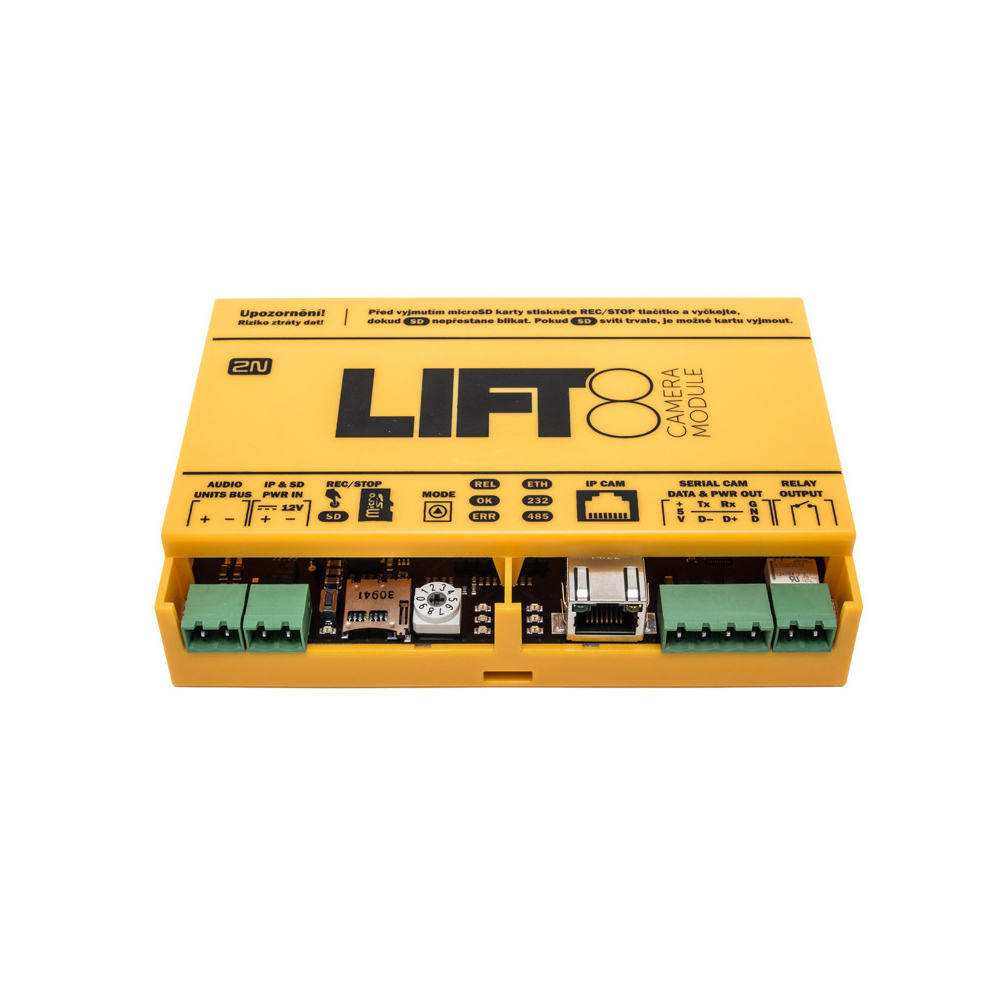

  • Camera modul
    Modul omogoča priklop poljubne IP kamere in s tem videonadzor dogajanja v kabini dvigala. Vsebina se shranjuje na microSD kartico

  • Indukcijska zanka
    Naprava za zagotavljanje komunikacije v dvigalu v primeru osebe s slušnim aparatom. Atena na 4m kablu zagotavlja pokritost celotne kabine.
